罗茨真空泵的工作原理

  • 文章出处:行业信息
  • 网站编辑:莱诺真空泵
  • 阅读量:
  • 发表时间:2020-12-30 08:44:11

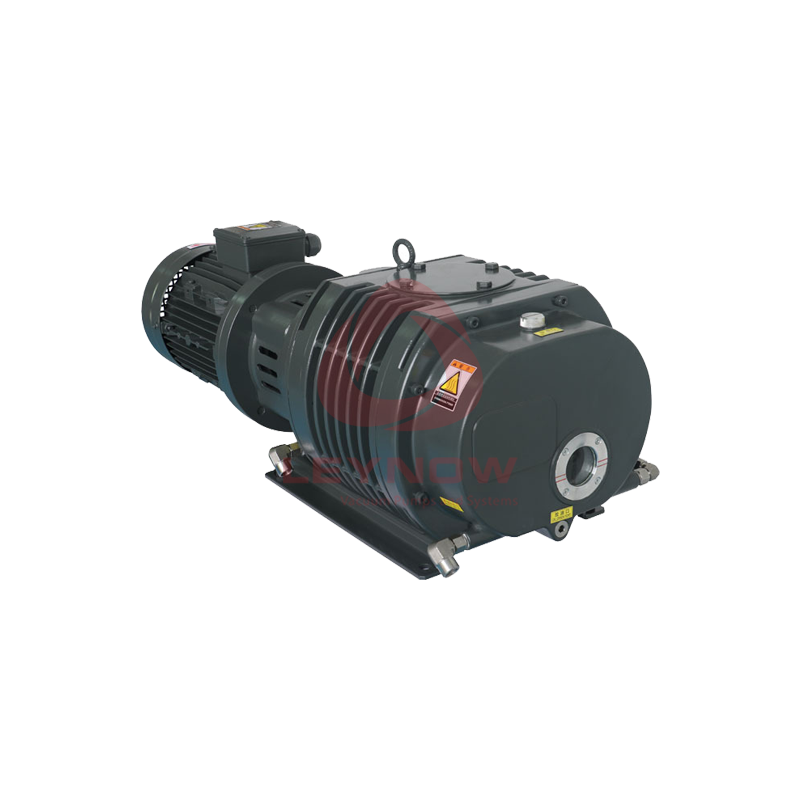

罗茨真空泵(简称罗茨泵)是一种旋转式变容真空泵。它是由罗茨鼓风机演变而来的。根据罗茨真空泵工作范围的不同,又分为直排大气的低真空罗茨泵;中真空罗茨泵(又称机械增压泵)和高真空多级罗茨泵。

罗茨泵的特点


1、在较宽的压强范围内有较大的抽速;

2、启动快,能立即工作;

3、对被抽气体中含有的灰尘和水蒸气不敏感;

4、转子不必润滑,泵腔内无油;

5、振动小,转子动平衡条件较好,没有排气阀;

6、驱动功率小,机械摩擦损失小;

7、结构紧凑,占地面积小;

8、运转维护费用低。

因此,罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。

罗茨泵的工作原理

  在泵腔内,有二个“8”字形的转子相互垂直地安装在一对平行轴上,由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间,转子与泵壳内壁之间,保持有一定的间隙,可以实现高转速运行。由于罗茨泵是一种无内压缩的真空泵,通常压缩比很低,故高、中真空泵需要前级泵。罗茨泵的极限真空除取决于泵本身结构和制造精度外,还取决于前级泵的极限真空。为了提高泵的极限真空度,可将罗茨泵串联使用。

  罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然增高。当转子继续转动时,气体排出泵外。

  罗茨泵转子由0°转到180°的抽气过程。在0°位置时,下转子从泵入口封入v0体积的气体。当转到45°位置时, 该腔与排气口相通。由于排气侧压强较高,引起一部分气体返冲过来。当转到90°位置时,下转子封入的气体,连同返冲的气体一起排向泵外。这时,上转子也从泵入口封入v0体积的气体。当转子继续转到135°时,上转子封入的气体与排气口相通,重复上述过程。180°位置和0°位置是一样的。

  转子主轴旋转一周共排出四个v0体积的气体。
