一、旋片式真空泵工作原理及工作过程

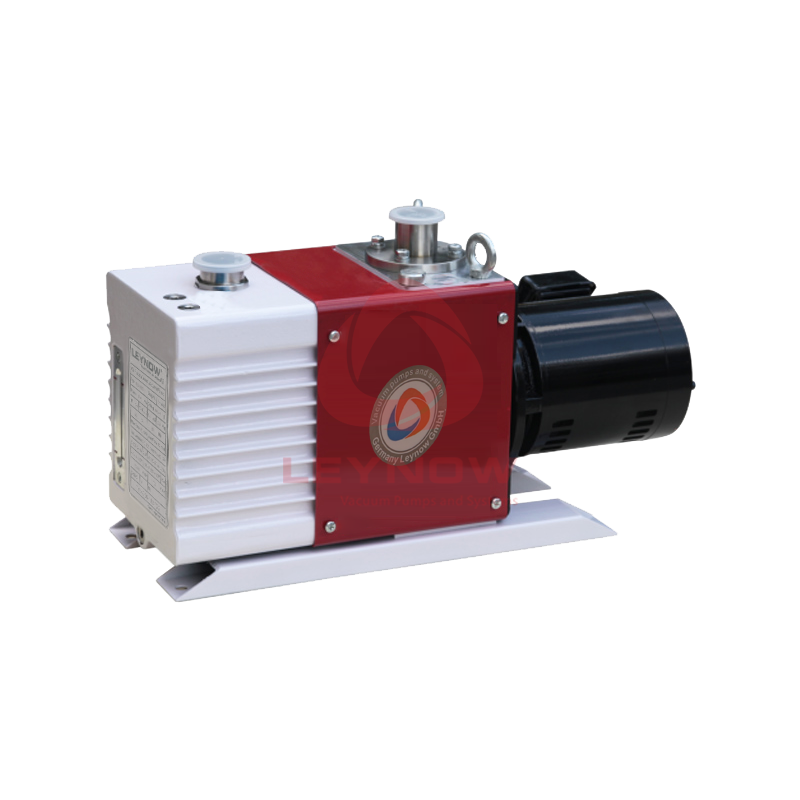

旋片式真空泵是真空技术中最基本的真空获得设备之一,多为中小型泵,有单级和双级两种,既可以单独使用,也可以作为其它高真空泵或超高真空泵的前级泵,一般用于抽除密封容器中的干燥气体,若附有气镇装置,还可以抽除一定量的可凝性气体。但它不适于抽除含氧过高的,对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。

二、旋片式真空泵的适用范围

旋片式真空泵广泛应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门,其适用范围主要是:

1、气体类型:常温无其它混合物的清洁干燥空气,不含其它粉尘及水分的空气。

2、工作要求:进口压强在大于6500Pa时连续工作时间,不得超过3分钟以免喷油引起泵损;进口压强在小于1330pa的条件下,允许长时期连续工作。

3、环境温度:旋片式真空泵一般在不低于5℃的室温及不高于90%的相对湿度的环境内使用。

三、旋片式真空泵结构是怎样的

旋片式真空泵由泵体、转子、旋片、端盖、弹簧等组成,在旋片泵的腔内偏心地安装一个转子,转子外圆与泵腔内表面相切(二者有很小的间隙),转子槽内装有带弹簧的二个旋片。旋转时,靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触,转子旋转带动旋片沿泵腔内壁滑动。

四、旋片式真空泵工作原理及工作过程

旋片式真空泵的工作原理是利用转子旋转,旋片在转子槽中随离心力和定子内表面形状出进产生容积变化,从而排出气体抽真空,具体的工作过程如下:

旋片泵的旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分,当转子旋转时,与吸气口相通的空间A的容积是逐渐增大的,正处于吸气过程;而与排气口相通的空间C的容积是逐渐缩小的,正处于排气过程;居中的空间B的容积也是逐渐减小的,正处于压缩过程。

由于空间A的容积是逐渐增大,气体压强降低,泵的入口处外部气体压强大于空间A内的压强,因此将气体吸入;当空间A与吸气口隔绝时,即转至空间B的位置,气体开始被压缩,容积逐渐缩小,最后与排气口相通。当被压缩气体超过排气压强时,排气阀被压缩气体推开,气体穿过油箱内的油层排至大气中。

通过真空泵的连续运转,达到连续抽气的目的。
